Till vilken temperatur värms verktygshållaren upp under krympningsprocessen?

Detta beror på hållarens geometri, spänningsdiameterns storlek och konens storlek. Medan vissa standardhållare har en vinkel på 4,5 grader, har smala hållare en vinkel på 3 grader. Beroende på typ används olika temperaturer mellan 150 °C och 350 °C vid krympning av hållaren.

Rökgasavsugningen avlägsnar på ett tillförlitligt sätt rökgaser från operatörens arbetsområde. Den beprövade och patenterade rökgasavsugningen ovanför induktionsspolen har utökats med ett integrerat avsugningssystem inuti spolhöljet. Rökgaserna sugs därmed upp direkt där de uppstår. Filterenheten har en säker plats under bordet.

Vilka typer av skärmaterial kan användas i krympfästen för krympningsprocessen?

Stål, HSS, hårdmetall, tungmetaller, metallpulver, förlängningsdelar till krympfästen.

Hur stor måste toleransen vara för skärverktygets skaftdiameter vid användning av en krympbar verktygshållare?

Skärverktygets skafttolerans måste vara h6 eller h5.

Är det möjligt att övervaka verktygshållarens livslängd och antalet krympcykler?

Med ZOLLER »powerShrink« går det att övervaka verktygshållarens uppvärmningscykler med hjälp av ett unikt ID-nummer för verktygshållaren, t.ex. via ZOLLER »idChip«-tekniken. Varje cykel övervakas och registreras i »pilot«-programvaran.

Vad är den kortaste och längsta uppvärmningstiden?

Uppvärmningstiden beror på verktygshållarens form och spänningsdiametern. Vid små diametrar tar det 2 till 3 sekunder, vid stora diametrar 5 till 7 sekunder.

Vad är den kortaste och längsta kylningstiden?

ZOLLER erbjuder två typer av kylsystem: ett beröringsfritt kylsystem med luftkylning och kyladaptrar. Beroende på verktygets diameter tar kylningen med kyladaptrar mellan 60 och 120 sekunder. Vid luftkylningen »Zstream« kallas processen för konditionering, där hela verktygshållaren kyls från nosen till flänsen. Konditioneringstiden beror här på hållarens diameter och uppgår till 3 till 5 minuter.

Krävs det ett luftkonditionerat rum för installation av »powerShrink«-enheten?

Det krävs inget luftkonditionerat utrymme. Enheten kan installeras i ett dammfritt utrymme i maskinhallen.

Hur fungerar krympningen och vilken process sker här?

Konceptet är enkelt. Varje krympverktygshållare tillverkas med en innerdiameter som är något mindre än skärverktygets skaftdiameter. Med hjälp av en induktionsenhet värms verktygshållarens främre del snabbt upp för att öka innerdiametern. Därefter kan skärverktyget sättas in i verktygshållaren. Verktygshållaren kyls sedan ned och diametern krymper, vilket utövar en kraft på skärverktygets skaft för att hålla det exakt på plats.

Vad är beröringsfri kylning och kontaktkylning?

När verktygshållare krympas utan direkt kontakt kallas verktygshållarsystemet för beröringsfri kylning. Detta sker t.ex. med hjälp av kyladaptrar eller luftkylning. Om verktygshållarna kyls med en vätska efter uppvärmningen kallas denna process för kylning. Hållarens livslängd minskar och hållaren rostar om verktygshållaren fortsätter att användas med vätskor direkt på den. Kylvätskan blir smutsig efter kort tid och måste bytas ut, eftersom den annars klumpar ihop sig, luktar starkt och innehåller skadliga ämnen som är farliga för människors hud.

Går det att använda samma krympmaskin för standarddiametrar på 3 till 32 mm och för krympfästen för tunga laster med diametrar över 32 mm?

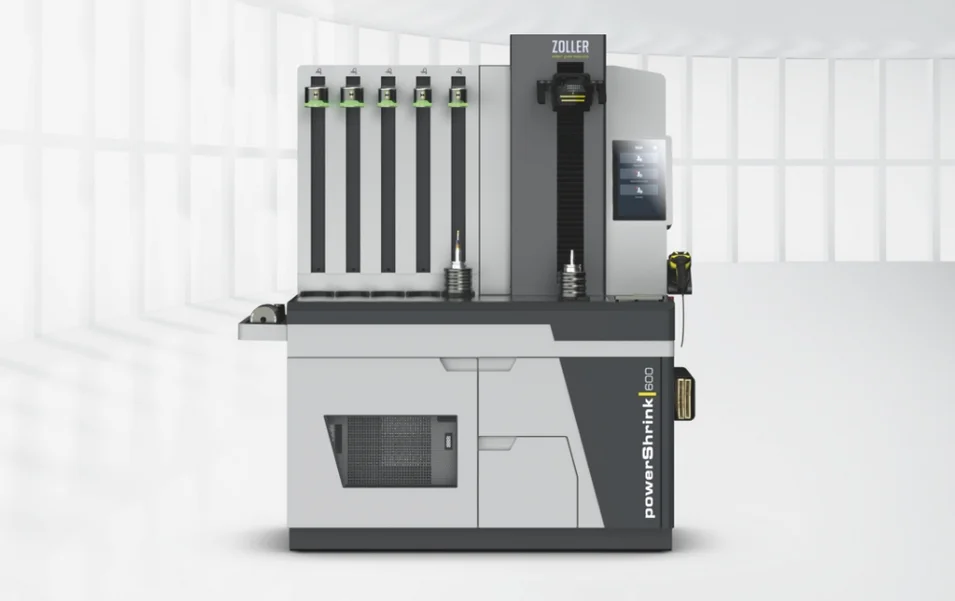

Ja, det går att göra med ZOLLER »powerShrink 600«, där induktionsspolarna på 14 kVA och 22 kVA snabbt och enkelt kan bytas ut via snabbkopplingsgränssnittet.

Går det att justera verktygets totala längd efter krympningen med »powerShrink«-maskinen?

Ja, med inställningssystemen »eQset« och »liteSet« går det att förinställa verktygets totala längd på »powerShrink«.

Längdjustering »eQset«

Det inbyggda längdjusteringssystemet används för att ställa in total längd eller utskjutningslängd samt för verktygsbyte. Den pneumatiskt aktiverade snabbjusteringen och finjusteringen med handratt möjliggör en snabb, ergonomisk och precis positionering av mätspetsen på önskad höjd.

Skanningsfunktion inklusive handskanner

»Pilot«-programvarans skanningsfunktion i kombination med handskannern gör det möjligt att på ett säkert sätt välja rätt krympningsparameter genom att skanna hållarnumret på krympfästet. Oavsett tillverkare stöds alla krympchuckar med DataMatrix-kod (t.ex. ZOLLER »idLabel«, ZOLLER »idChip«). I »pilot«-programvaran kan varje uppvärmningsprocess räknas per krympfäste. Dessutom kan en varnings- och slitagegräns, i förhållande till de tillåtna uppvärmningsprocesserna, lagras.

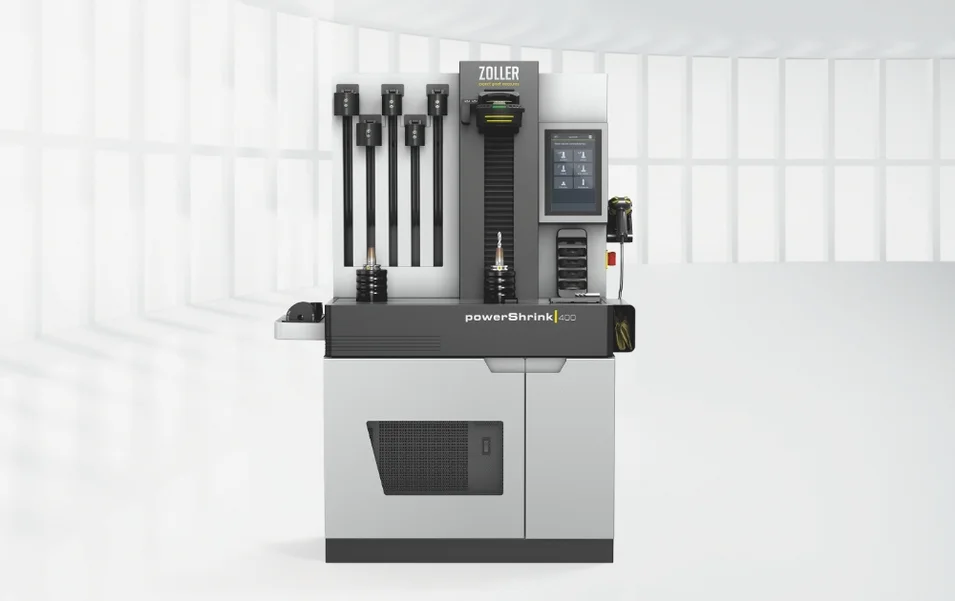

Folie-tangentbord till »powerShrink 400«

Valet av diameter (för krympchuckar enligt DIN 69882-8) på »powerShrink 400« kan alternativt göras snabbt och enkelt via ett olje- och smutsavvisande, verkstadsanpassat och slitstarkt membrankeyboard.

Monteringsbord för »powerShrink 400«

Som ett alternativ till placering på en arbetsbänk kan »powerShrink 400« placeras på ett stativbord med ergonomiskt optimal arbetshöjd. Här får kylare och rökgasavsugning en snygg och ordnad plats. Som tillval finns arbetsbordet med stabila hjul och ergonomiskt handtag för att möjliggöra flexibel placering av »powerShrink 400«.

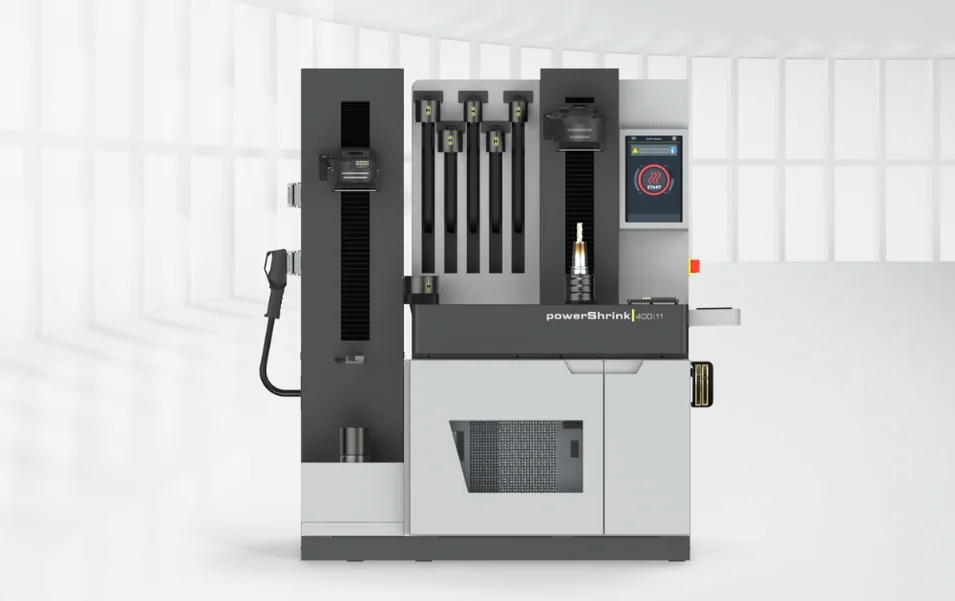

Konfigurationer för »powerShrink 400 | 11«

Det finns 3 grundkonfigurationer för induktionsspolarna att välja mellan: Kombination av valfri 14 kVA-induktionsspole med snabbkopplingsgränssnitt, byte av induktionsspole beroende på krympchuckens längd från en till den andra induktionsspoleaxelnKombination av två valfria 14 kVA-induktionsspolar utan »shrinkbyLight« och utan snabbkopplingsgränssnittKombination av valfri 14 kVA-induktionsspole med en 22 kVA-induktionsspole med snabbkopplingsgränssnitt

Till din »powerShrink« medföljer en uppvärmningsbehållare som standard. För parallell uppvärmning och kylning kan ytterligare behållare beställas separat. Arbetsytan är perfekt anpassad till uppvärmningsbehållaren och garanterar smidig och tyst förflyttning.

De olika fästringarna möjliggör flexibel omställning mellan olika verktygsfästen. Passar alla vanliga verktygsfästtyper och -storlekar upp till SK 50, HSK 100 och PSC 10.

Specialkylningsadapter

Kyladapter för speciella former och storlekar på krympchuckar (t.ex. även för D3 mm till D5 mm). Passar kylklockor med diameter D14 mm till D16 mm eller D25 mm till D32 mm.

Förvaringsbricka för fästringar och specialkylningsadaptrarFörvaringsbrickan har plats för fyra fästringar och sex specialkylningsadaptrar i storlek I, eller tre specialkylningsadaptrar i storlek I och storlek II. VerktygsförvaringFör förvaring av skaftverktyg vid krympningsarbetsplatsen. Användaren kan själv välja var förvaringsfacket ska placeras. Förvaringsplats för rengöringsborstarFör förvaring av rengöringsborstar finns en förvaringsplats med alla borstdiametrar, som kan fästas med magneter på valfri plats på enheten. Även borstarna för rengöring av upptagningshålet på krympchuckar finns hos ZOLLER – för skaftdiametrar D3 mm till D32 mm, valfritt i mässing eller plast. Delade skyddsskivor med förvaringsfackFör att krympa avskilda verktyg kan en uppsättning skyddsskivor (5 stycken) i delad utförande inklusive motsvarande skivförvaringsfack beställas som tillval.

Spolens manöverhandtag

För optimal användarvänlighet kan man välja att montera handtaget, som som standard sitter på vänster sida, antingen på höger sida eller på båda sidor. Varje handtag är utrustat med två funktionsknappar – för att flytta spolen och aktivera uppvärmningen.

Krympningsanordning »toolEx«

»toolEx« hjälper dig att ta bort verktyg ur krympchuckar som inte går att dra ut för hand eller med en tång, till exempel avbrutna verktyg. Satsen innehåller en hållare och sex utdragningsstänger.

Längdjustering »liteSet«

Med »liteSet« ställer du in utskjutningslängden för det verktyg som ska krympas. Den maximala utskjutningslängden är 150 mm. Satsen innehåller fyra klämprismor för skaftdiametrar från D3 mm till D32 mm.

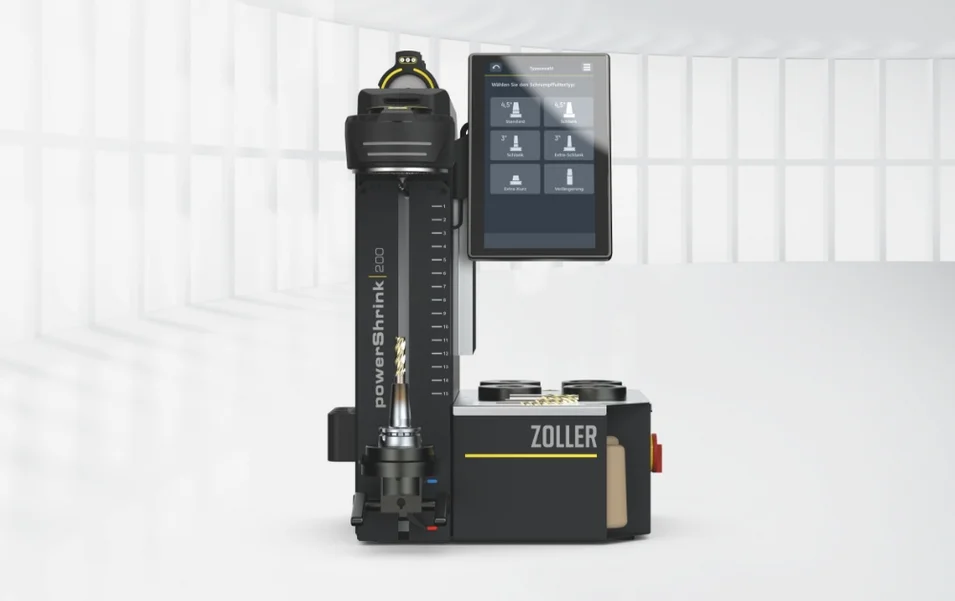

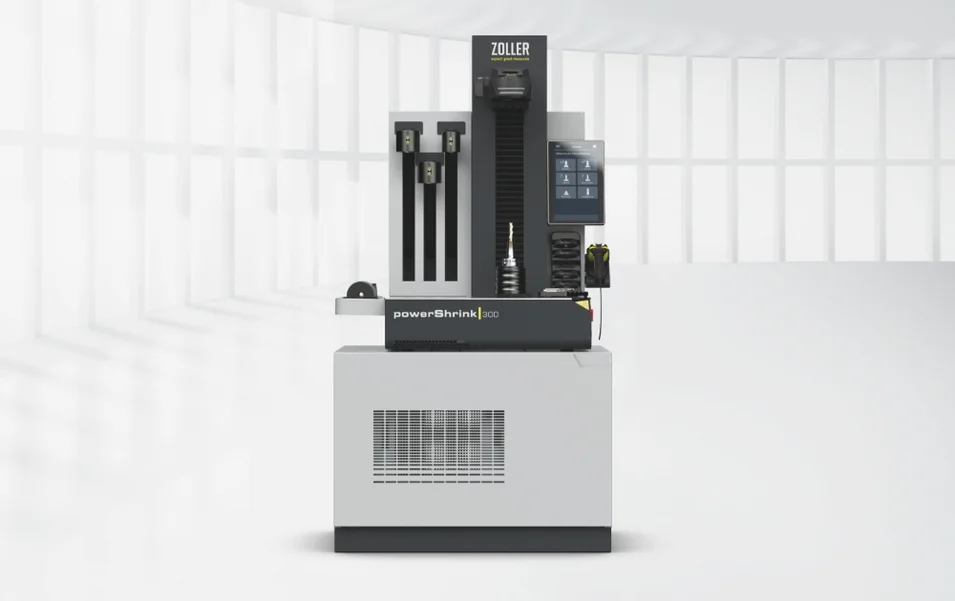

»powerShrink«

Name: »powerShrink«
Brand: Zoller

»actbyLight«

Krymp och lossa verktyg snabbt, energieffektivt och med skonsam behandling av verktygshållaren. Med det induktiva krympsystemet »powerShrink« effektiviserar du verktygshanteringen och ökar produktiviteten i tillverkningen.

Det intelligenta vägledningssystemet »actbyLight« leder operatören genom hela krympprocessen. Med funktionerna »shrinkbyLight«, LED-styrning av induktionsspolen och »coolbyLight« för kylsystemet blir varje moment enkelt, säkert och repeterbart.

Begär en 1:1-konsultation med en expert nu

Att utnyttja resurserna på rätt sätt och effektivt är vårt motto. Vi överlåter ingenting åt slumpen, utan inriktar oss på att uppnå 100 % effektivitet – unikt, innovativt och helt enkelt fenomenalt.

Christian Pfau, chef för forskning och utveckling

Vi, teknikföretaget ZOLLER, har samlat vår erfarenhet och kompetens i denna nya produktutveckling, vilket innebär att vi sätter ytterligare en milstolpe och kompletterar ZOLLERs produktportfölj. Typiskt ZOLLER: Allt från en och samma leverantör.

Christoph Zoller, verkställande direktör

Den perfekta kombinationen av design, ergonomi och teknisk intelligens. ZOLLER-lösningen med certifierad säkerhet för en resurssnål användning i er tillverkning.

Alexander Zoller, verkställande direktör

Effektiv linjemontering

Upp till 30 % energibesparing

Långsiktiga och hållbara besparingar

Med »powerShrink« från ZOLLER sparar du tid, sänker dina elkostnader och skonsamt behandlar dina krympchuckar tack vare det perfekta samspelet mellan elektronik, programvara och mekanik samt en genomtänkt och processsäker krympningsprocess.

30 % energibesparing

30 % energibesparing

Med ZOLLER:s induktionsteknik värmer du upp dina krympchuckar på bästa sätt. För dig innebär det: jämn uppvärmning över hela spänningsområdet och endast så länge som nödvändigt. På så sätt får du kortare uppvärmnings- och avkylningstider, kortare cykeltider, skonsam behandling av chuckarna och en längre livslängd.

En särskild fördel med »powerShrink«, med vilket ZOLLER bidrar till en hållbar tillverkning, är energibesparingen på upp till 30 % jämfört med föregångarmodellen. Det är vi särskilt stolta över. Värmen och energin kommer precis dit där du behöver den för att säkert krympa och expandera dina verktyg.

ZOLLER Re-inventing the induction coil

Krympteknik

En smart och genomtänkt höjdpunkt hos »powerShrink« är ZOLLER-induktionsspolen. Två parallellkopplade lindningar inuti spolen kan aktiveras separat och styras olika beroende på spänningsdiameter och -längd. Detta möjliggör en optimal energitillförsel till spänningsområdet, påskyndar uppvärmnings- och kylningsprocessen och skyddar dina verktygshållare.

Spole med avskärmningssystem »varOct« Spole med avskärmningsskivor

När konsten träffar mitt i prick

Inspirerad av modern arkitektur och optisk kinematik har ZOLLER:s forsknings- och utvecklingsavdelning skapat ett mästerverk. ZOLLER:s induktionsspole med »varOct«-skärmningssystem garanterar högsta möjliga effektivitet och ergonomi i krympningsprocessen.

8 ferritelement

Genialt tänkt. Perfekt konstruerat. De åtta variabla elementen i »varOct«-spolskärmen glider tätt förbi varandra – en designupplevelse. ZOLLERs unika egenskap för oslagbar design och effektivitet.

Flexibilitet på ett ögonblick

Med ZOLLER-induktionsspolen med avskärmningsskivor väljer du en enkel, manuell krympningsprocess där diametern byts relativt sällan eller där variationen är liten.

Skivor med olika diametrar säkerställer att spolens magnetfält riktas in optimalt och avskärmar detta på lämpligt sätt. Den valfria användarvägledningen »shrinkbyLight«, bestående av en kontroll-LED för diameterövervakning och en statusindikator för lindningarna, ökar dessutom processäkerheten vid användning av din »powerShrink«.

»coolbyLight«

Med »powerShrink« från ZOLLER kyler du med maximal effektivitet. De fem kylklockorna för standardiserade krympchuckar från D6 mm till D32 mm säkerställer en snabb och jämn kylning tack vare sin intelligenta konstruktion och integrerade kontaktkylning. Dina krympchuckar skonas och den höga rundloppsnoggrannheten bibehålls.

Kylklockor Kylklockstyrning ZOLLER »zStream«

Med fokus på komfort och säkerhet

Rätt kylklocka för alla behov: Välj mellan standardkylklockan eller kylklockan med »coolbyLight«-användarvägledning för maximal säkerhet för dina operatörer. Båda kylklockorna finns, beroende på önskemål, med fri styrning eller linjär, mekanisk styrning.

Kylklockans styrning

Enkel upphängning eller säker styrning? Välj mellan två varianter av kylklockans styrning: den enkla fästmekanismen eller den linjära styrningen för maximal komfort och säkerhet.

Det unika kylalternativet

Med ZOLLERs luftkylning »zStream« får du maximal flexibilitet och skydd vid kylning av dina verktyg och krympchuckar, oavsett deras kontur eller diameter. Verktygsskär ligger helt utanför risken att skadas. Du behöver inga tillbehör som kyladaptrar. Dessutom kyls dina krympverktyg jämnt över hela längden på upp till 350 mm.

»coolbyLight«

»coolbyLight«-användarvägledning

Innovativa kylklockor med »coolbyLight«-användarvägledning och kylhantering samt diameterindikering – guidar operatören säkert genom kylprocessen med hjälp av färgsystemet och lysdioderna på kylklockorna. Dessutom är kylklockorna försedda med tydliga markeringar för motsvarande verktygsdiametrar.

»powerShrink 600« finns även med standardkylklockor eller med luftkylning »zStream«.

spolaxel

Smidig spolaxel

Smidigt rullande spolarbete – för snabb och bekväm förflyttning av spolen. Den pneumatiska frigöringen av axelklämman, den högprecisa THK-linjära styrningen och motvikten möjliggör ergonomiska arbetsflöden och lång livslängd för operatören. Den maximala verktygslängden är 600 mm.

Induktionsspole

Induktionsspole med »varOct«-skärmningssystem

Intelligent induktionsspole med »varOct«-skärmsystem – med ergonomiska handtag på vänster och höger sida, inkl. membranfunktionstangenter för att flytta spolen och aktivera uppvärmningen. Tack vare den maximala innerdiametern på 45,8 mm kan även verktyg med större skärdiameter enkelt krympas in och ut. Innerdiametern på »varOct« kan snabbt och enkelt ställas in manuellt eller automatiskt till önskad diameter med hjälp av ett raster.

ZOLLER »shrinkbyLight« är tillsammans med »coolbyLight« en av de två funktionerna i ZOLLER »actbyLight«-manövreringskonceptet. Denna valfria användarvägledning för spolen visar via lysdioder vilka lindningar som är aktiva och om den valda diametern stämmer överens med den valda dataposten. Därmed utesluts risken för felinställda spolar! Rökgasutsuget säkerställer skyddet för operatören.

TFT-pekskärm

TFT-pekskärm med ZOLLER »pilot«-programvara

Industrianpassad 12,5-tums TFT-pekskärm med ZOLLER »pilot«-programvara – övertygar med en knivskarp bild och enkel touch-manövrering. Det tydligt strukturerade grafiska gränssnittet guidar dig intuitivt genom krympningsprocessen med hjälp av stora funktionsytor och färger. Det intelligenta kylsystemet, kylmanagern, koordinerar kylningstiderna beroende på foderdiameter och stänger av kylmodulen efter en definierad tid. Detta sparar dessutom energi.

Under bordet

Stabil underbänk

Stabil underkonstruktion – tack vare sin särskilt robusta konstruktion utgör den den perfekta basen för en produkt med lång livslängd. För underhåll och kontroll kan frontluckan öppnas och vattenkylaren, som är placerad på en utdragbar låda, dras ut.

Förvaringshyllor

Ergonomiska avställningshyllor

Ergonomiska avställningshyllor till vänster och höger – erbjuder plats för processnära placering av handskanner, rengöringsborstar, skyddshandskar samt kyladaptrar och fästringar och kompletterar därmed den ergonomiska hanteringen av enheten.

Förvaringsutrymme

Stort förvaringsutrymme

Stort förvaringsutrymme – för kylkomponenter, rökgasavsugning och förvaring av tillbehör, t.ex. krympningsanordningen.
Alla komponenter förvaras överskådligt och ordentligt i tre fack som är integrerade i underbordet, inklusive en utdragbar låda

Arbetsyta

Robust och slät arbetsyta

Robust och slät arbetsyta – i rostfritt stål erbjuder tillräckligt med utrymme för uppvärmning och kylning av dina krympfästen.

Materialet är optimalt anpassat till upptagningskärlen, så att verktyget kan flyttas enkelt, tyst och snabbt.

Kylklockans styrning

Kylklockstyrning

Smidig, linjär, mekanisk kylklockstyrning – möjliggör exakt och säker positionering av kylklockorna på dina krympchuckar. En motvikt ser till att kylklockan inte faller plötsligt nedåt när den lossas via push-to-release-mekanismen. Detta är säkert och skyddar mot skador. Ledningen ser dessutom till att kylklockan inte vidrör skäret när den sätts på och därmed inte kan skada det.

Finns även i en variant med enkel fixeringsmekanism.

Handscanner

Praktisk handskanner

Praktisk handskanner – för en snabb och säker start av din krympningsprocess. Skanna bara DataMatrix-koden på ZOLLER »idChip« så finns alla nödvändiga krympningsparametrar omedelbart tillgängliga i »pilot«-programvaran.
