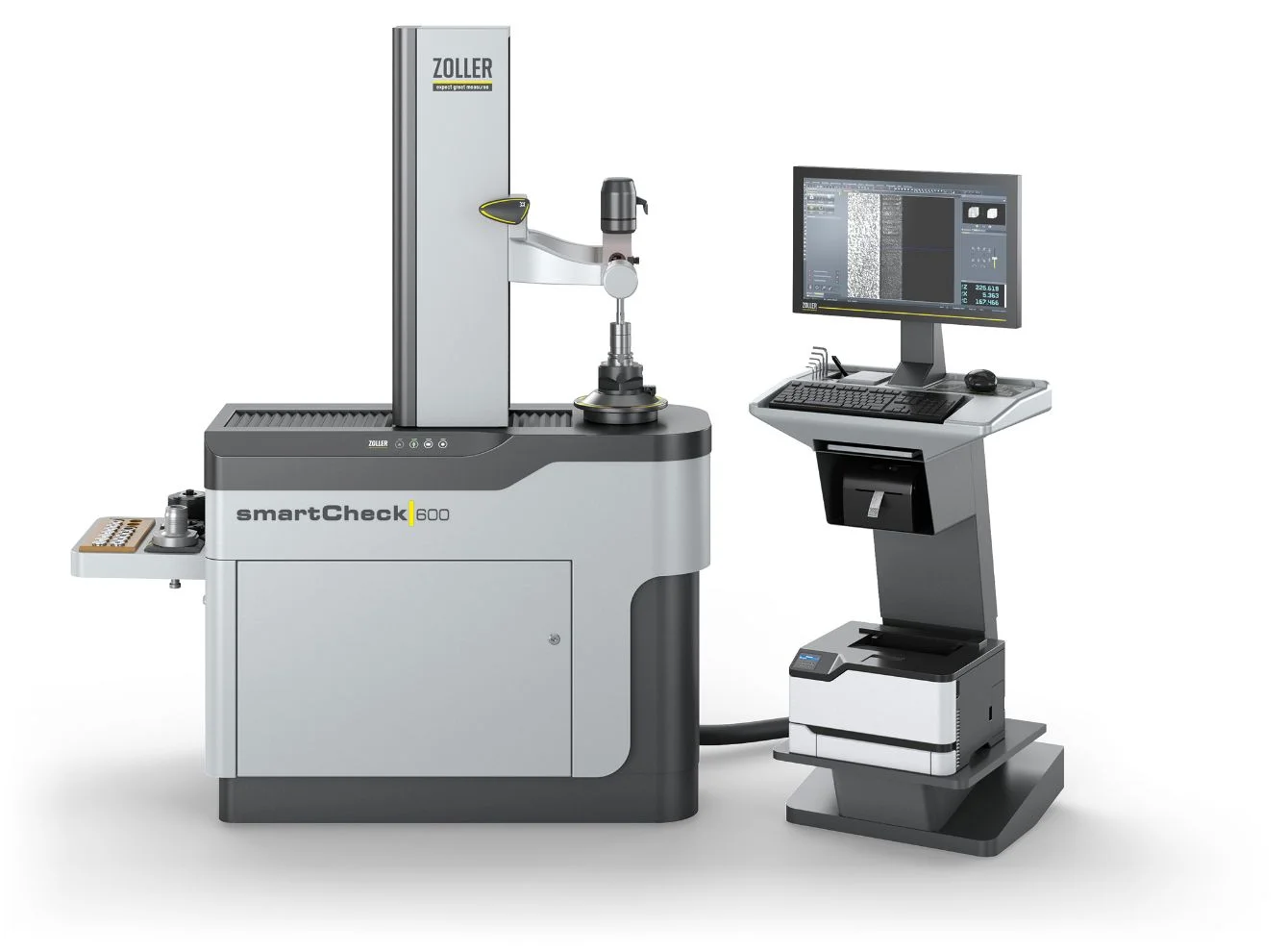

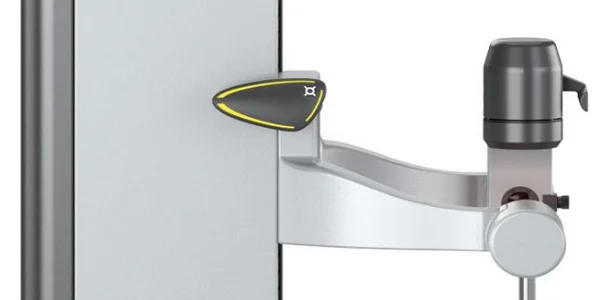

Punho de operação de uma mão »eQ«

Punho de operação de uma mão »eQ«

Punho de operação de uma mão »eQ« (ergonomic & quick) – para deslocar facilmente o suporte da ótica nos eixos Z e eixo X para a posição correta. O botão com o símbolo Solutions pode ser configurado individualmente com outras funções práticas, tornando o comando ainda mais simples|fácil e confortável.

Eixo Z, eixo X

Eixos Z e eixo X manuais/CNC

Eixos Z e X manuais/CNC – os eixos lineares de alta precisão e fácil manuseio servem para o posicionamento rápido e preciso da óptica de medição em relação à aresta de corte da ferramenta. Seja manualmente para amostragens aleatórias através do punho de operação de uma mão »eQ« ou controlados por CNC para processos completamente automáticos, eles se destinam a servir para a medição segura, rápida e confortável.

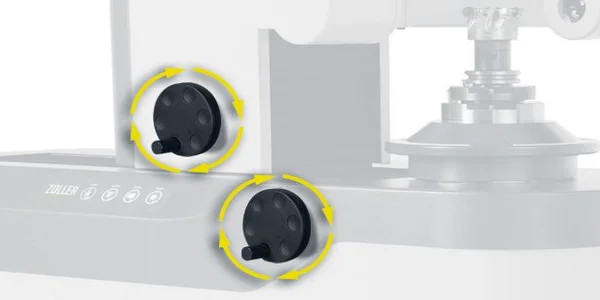

Ajuste fino manual – a alternativa ao comando CNC. Os volantes ergonómicos para ajuste fino manual complementar dos eixos Z e X são especialmente especializados para o módulo de ferramenta de inspeção.

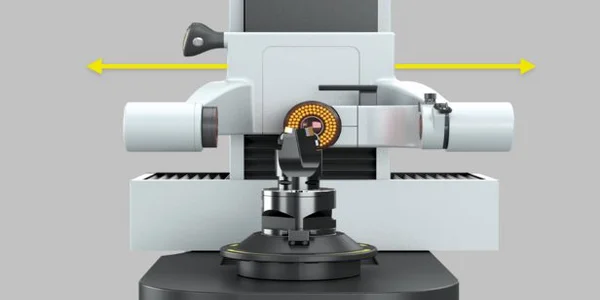

eixo Y

Eixo Y

Eixo Y – o eixo linear opcional controlado por CNC para medir as arestas de corte descentradas no centro das ferramentas rotativas ou multifuncionais.

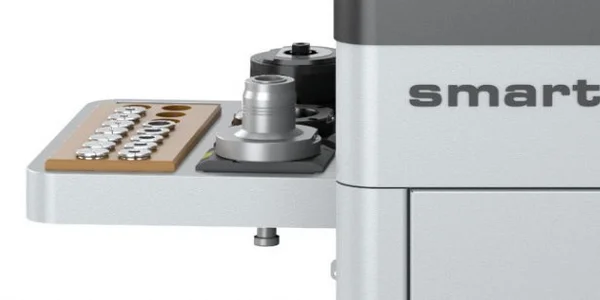

plataforma de armazenamento|painel de depósito

Plataforma de armazenamento prática

Plataforma de armazenamento|painel de depósito – acomoda suportes de acessórios, adaptadores, ferramentas e mangas intermediárias.

câmera de luz incidente|câmara de luz de incidência

Ferramenta de inspeção com câmera de luz incidente giratória

Ferramenta de inspeção com câmera de luz incidente|câmara de luz de incidência giratória – para tarefas de inspeção e medição radiais e axiais. O anel de luz LED integrado, segmentado em oito áreas, garante uma iluminação ideal da superfície com intensidade de luz regulável. O Dispositivo de bloqueio e fixação, bem como a área de rotação de -30° a 90°, garantem uma perspetiva ideal para o ponto de medição respetivo.

Software »pilot 4.0«

Software »pilot 4.0«

Software »pilot 4.0« – é intuitivo, claro e permite ao operador realizar medições confiáveis|seguras. Oferece uma vista geral uniforme em todos os sistemas ZOLLER – incluindo o ZOLLER TMS Tool Management Solutions. A estrutura individual do software permite adaptações específicas do cliente, que podem ser implementadas rapidamente.

Unidade de comando integrada – proporciona um trabalho confortável e saudável. O monitor TFT a cores de 24" pode ser ajustado individualmente às necessidades de cada utilizador: a altura, o ângulo de rotação e de inclinação são ajustáveis de forma flexível.

fuso de alta precisão

Fuso de alta precisão »»ace««

Fuso de alta precisão »ace« – garante o encaixe e o aperto com precisão de μm de ferramentas e suportes de todos os tipos. A adaptação a muitos sistemas de porta-ferramentas é garantida pelo Suporte de acessórios intercambiável. O acionamento CNC opcional com focagem automática e Sistema de medição de ângulos preciso oferece o foco automático da lâmina da ferramenta e o encaixe do Contorno de moldagem.

Unidade de comando separada

Unidade de comando separada »cockpit«

Unidade de comando separada »no cockpit« – oferece espaço para teclado e rato, bem como compartimentos para impressoras de etiquetas e laser, scanner e ferramentas. O monitor TFT a cores de 24" é ajustável em altura e inclinação, tornando a utilização do software o mais confortável possível. Assim, cada operador pode ajustar individualmente o seu local de trabalho com apenas alguns passos.

estrutura inferior

Estrutura inferior estável

Estrutura inferior estável – a base do dispositivo: aqui estão alojados o computador, os componentes eletrónicos e os elementos pneumáticos, de acordo com os padrões industriais e de fácil manutenção, tudo organizado e com espaço suficiente para uma boa acessibilidade e ventilação ideal.
