Na kakšno temperaturo se segreje nosilec orodja med postopkom krčenja?

To je odvisno od geometrije držala, velikosti napenjalnega premera in velikosti stožca. Medtem ko imajo nekatera standardna držala naklon 4,5 stopinje, imajo vitka držala naklon 3 stopinje. Glede na tip se pri krčenju držala uporablja različna temperatura, od 150 °C do 350 °C.

Odsesavanje dimnih plinov

Sistem za odsesavanje dimnih plinov zanesljivo odstranjuje dimne pline iz delovnega prostora uporabnika. Uveljavljen in patentiran sistem za odsesavanje dimnih plinov nad indukcijsko tuljavo je bil dopolnjen z vgrajenim sistemom za odsesavanje znotraj ohišja tuljave. Dimni plini se tako odsesavajo neposredno tam, kjer nastajajo. Filtrska enota je varno nameščena pod mizo.

Katere vrste rezalnih materialov se lahko uporabljajo v stiskalnih držalih za postopek stiskanja?

Jeklo, HSS, karbid, težke kovine, kovinski prah, podaljški za krčljive vpenjalne konice.

Kakšna je potrebna toleranca za premer droga rezalnega orodja pri uporabi skrčljivega držala za orodje?

Toleranca greda rezalnega orodja mora biti h6 ali h5.

Ali je mogoče spremljati življenjsko dobo nosilca orodja in število ciklov krčenja nosilca orodja?

Z napravo ZOLLER »powerShrink« je mogoče spremljati ogrevalne cikle držala orodja s pomočjo edinstvene identifikacijske številke držala, npr. s tehnologijo ZOLLER »idChip«. Vsak cikel se spremlja in beleži v programski opremi »pilot«.

Kakšen je najkrajši in najdaljši čas segrevanja?

Čas segrevanja je odvisen od oblike držala orodja in premera vpenjanja. Pri manjših premerih traja 2 do 3 sekunde, pri večjih premerih pa 5 do 7 sekund.

Kakšna je najkrajša in najdaljša doba hlajenja?

ZOLLER ponuja dve vrsti hladilnih sistemov: brezdotični hladilni sistem z zračnim hlajenjem in hladilni adapter. Odvisno od premera orodja traja hlajenje s hladilnimi adapterji od 60 do 120 sekund. Pri zračnem hlajenju »Zstream« se postopek imenuje kondicioniranje, pri katerem se hladi celoten nosilec orodja od konice do prirobnice. Čas kondicioniranja je odvisen od premera nosilca in traja od 3 do 5 minut.

Ali je za namestitev naprave »powerShrink« potreben klimatiziran prostor?

Klimatiziran prostor ni potreben. Napravo je mogoče namestiti v prostoru brez prahu v strojnici.

Kako poteka krčenje in kakšen proces se pri tem odvija?

Koncept je preprost. Vsak nosilec orodja za krčenje je izdelan z notranjim premerom, ki je nekoliko manjši od premera držala rezalnega orodja. Z indukcijskim napravo se nosni del držala orodja hitro segreje, da se poveča notranji premer. V tem trenutku se lahko rezalno orodje vstavi v držalo orodja. Nato se držalo orodja ohladi in premer se skrči, kar izvaja silo na držalo rezalnega orodja, da ga natančno drži v položaju.

Kaj sta brezdotično hlajenje in kontaktno hlajenje?

Če se nosilci orodja skrčijo brez neposrednega stika, se sistem nosilcev orodja imenuje brezdotično hlajenje. To se izvaja npr. s pomočjo hladilnih adapterjev ali zračnega hlajenja. Če se nosilci orodja po segrevanju ohlajajo s tekočino, se ta postopek imenuje kaljenje. Življenjska doba držala se skrajša in držalo zarjavi, če se držalo orodja še naprej uporablja s tekočinami, ki se nanesejo neposredno nanj. Hladilna tekočina se po kratkem času umaže in jo je treba zamenjati, saj se sicer zgoščuje, močno diši in vsebuje škodljive sestavine, ki so nevarne za človeško kožo.

Ali je mogoče isti stroj za krčenje uporabiti za standardne premere od 3 do 32 mm ter za nosilce za krčenje za težka bremena s premerom nad 32 mm?

Da, to je mogoče z napravo ZOLLER »powerShrink 600«, pri kateri je mogoče indukcijsko tuljavo z močjo 14 kVA in indukcijsko tuljavo z močjo 22 kVA hitro in enostavno zamenjati prek vmesnika za hitro menjavo.

Ali je mogoče po skrčenju s strojem »powerShrink« prilagoditi skupno dolžino orodja?

Da, s sistemoma za nastavitev »eQset« in »liteSet« je mogoče na »napravi powerShrink« vnaprej nastaviti skupno dolžino orodja.

Zračno hlajenje »zStream«

Z ZOLLER-jevim sistemom zračnega hlajenja »zStream« dobite največjo prilagodljivost in zaščito pri hlajenju vpenjalnih glav za nakrčevanje, ne glede na njihov obris ali premer. Poleg tega se vaša orodja za nakrčevanje enakomerno in varno hladijo po celotni dolžini brez nevarnosti poškodb. »zStream« je odličen tudi za hlajenje stopničastih orodij.

Nastavitev dolžine »eQset«

Vgrajeni sistem za nastavitev dolžine služi za nastavitev skupne dolžine ali dolžine izteka ter za menjavo orodja. Pnevmatsko aktivirano hitro nastavljanje in fino nastavljanje z ročnim kolesom omogočata hitro, ergonomsko in natančno pozicioniranje merilne glave na želeno višino.

Funkcija skeniranja, vključno z ročnim skenerjem

Funkcija skeniranja programske opreme »pilot« v kombinaciji z ročnim skenerjem omogoča zanesljivo izbiro ustreznih parametrov za termokontrakcijo s skeniranjem številke nosilca na termokontrakcijskem vpenjalniku. Ne glede na proizvajalca so podprti vsi termokontrakcijski vpenjalniki z DataMatrix kodo (npr. ZOLLER »idLabel«, ZOLLER »idChip«). V programski opremi »pilot« je mogoče za vsak termokrčljivi vpenjalnik šteti vsak postopek segrevanja. Poleg tega je mogoče shraniti opozorilno in obrabno mejo v zvezi z dovoljenimi postopki segrevanja.

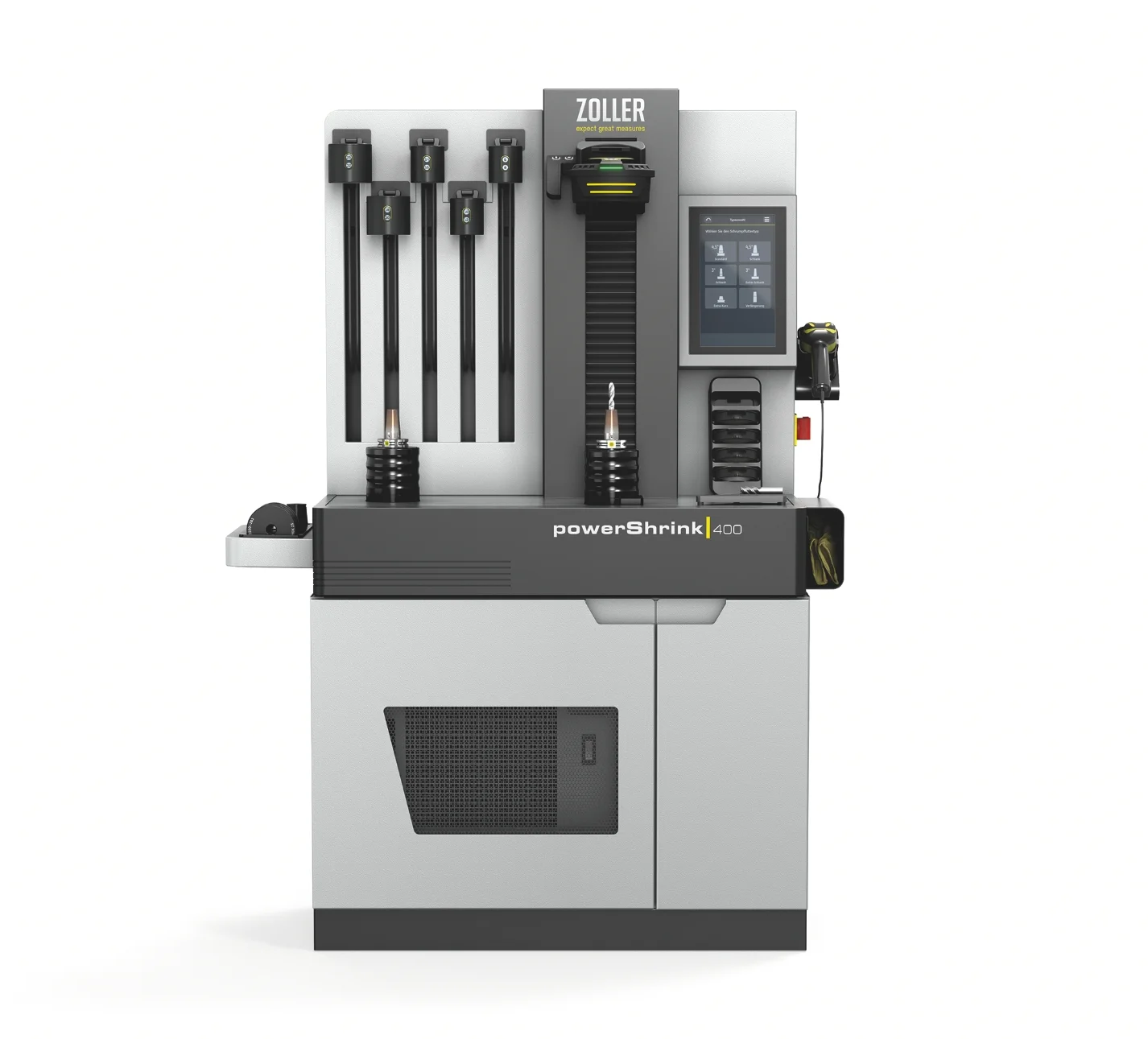

Stojalo za »powerShrink 400«

Kot alternativa postavitvi na delovno mizo je mogoče »powerShrink 300« in »powerShrink 400« namestiti na podstavno mizo z ergonomsko optimalno delovno višino. V njej je dovolj prostora za urejeno namestitev hladilne enote in sistema za odsesavanje dima. Podstavna miza je opcijsko na voljo z robustnimi kolesi in ergonomskim ročajem, kar omogoča prilagodljivo pozicioniranje.

Konfiguracije za »powerShrink 400 | 11«

Na voljo so 3 osnovne konfiguracije indukcijskih tuljav: Kombinacija poljubne 14-kVA indukcijske tuljave z vmesnikom za hitro menjavo, menjava indukcijske tuljave glede na dolžino skrčljivega vpenjala z ene na drugo os indukcijske tuljaveKombinacija dveh poljubnih 14-kVA indukcijskih tuljav brez »shrinkbyLight« in brez vmesnika za hitro menjavoKombinacija poljubne indukcijske tuljave 14 kVA z indukcijsko tuljavo 22 kVA z vmesnikom za hitro menjavo

Z napravo »powerShrink« prejmete standardno eno posodo. Za vzporedno segrevanje in hlajenje lahko po želji naročite dodatne posode. Delovna površina je popolnoma prilagojena posodi in omogoča udobno ter tiho premikanje.

Različni vpenjalni obroči omogočajo prilagodljivo preklapljanje med različnimi vpenjalnimi vmesniki. Primerni so za vse običajne tipe in velikosti vpenjal za orodje do SK 50, HSK 100 in PSC 10.

Posebni hladilni adapter

Hladilni adapter za posebne oblike in velikosti skrčljivih vpenjal (npr. tudi za premer od 3 mm do 5 mm). Primeren za hladilne pokrove s premerom od 14 mm do 16 mm ali od 25 mm do 32 mm.

Plošča za odlaganje pritrdilnih obročev in posebnih hladilnih adapterjevPlošča ponuja prostor za odlaganje štirih pritrdilnih obročev in šestih posebnih hladilnih adapterjev velikosti I ali treh posebnih hladilnih adapterjev velikosti I in velikosti II. Polica za orodjeZa shranjevanje orodja z držalom na delovnem mestu za krčenje. Uporabnik lahko prosto izbere položaj police. Polica za čistilne krtačeZa shranjevanje čistilnih krtač je na voljo polica za vse premeri krtač, ki se z magneti lahko pritrdi na poljubno mesto na napravi. Tudi krtače za čiščenje vstavne luknje krčljivih vpenjal so na voljo pri podjetju ZOLLER – za premerje držala od D3 mm do D32 mm, po izbiri iz medenine ali plastike. Deljene zaščitne plošče s stojalomZa skrčenje orodij z odrezanim delom je mogoče dodatno naročiti komplet zaščitnih plošč (5 kosov) v deljeni izvedbi, vključno z ustreznim stojalom za plošče.

Ročaj za upravljanje tuljave

Za optimalno enostavnost uporabe je mogoče ročaj, ki je serijsko nameščen na levi strani, po želji namestiti na desni strani ali na obeh straneh. Vsak ročaj je opremljen z dvema funkcionalnima tipkama – za premikanje bobina in vklop ogrevanja.

Naprava za krčenje »toolEx«

»toolEx« vam pomaga pri odstranjevanju orodja iz termostatičnega vpenjala, ki ga ni mogoče izvleči z roko ali s kleščami, npr. odlomljenega orodja. Komplet vsebuje držalo in šest izvlečnih palic.

Nastavitev dolžine »liteSet«

Z »liteSetom« nastavite dolžino izteka orodja, ki ga želite skrčiti. Največja dolžina izteka znaša 150 mm. Komplet vsebuje štiri pritrdilne prizme za premeri droga od D3 mm do D32 mm.

ZOLLER-Premium za popolno prilagodljivost

Name: »powerShrink«
Brand: Zoller

Vodilo za hladilne pokrove

Varno in prosto vodenje hladilnih pokrovov

Varno in prosto vodilo za hladilne kapice – s pomočjo preprostega pritrdilnega mehanizma pri nameščanju hladilnih kapic zagotavlja največje udobje in varnost.

Indukcijska tuljava

Indukcijska tuljava z zaščitnimi ploščami

Pametna indukcijska tuljava s ščitnimi ploščami – z ergonomskim ročajem na levi strani, vključno z membranskimi funkcijskimi tipkami za premikanje tuljave in aktiviranje postopka segrevanja.

Sistem za vodenje uporabnika »shrinkbyLight« prek LED-diod prikazuje, katera navitja so trenutno aktivna, in zagotavlja, da se v tuljavo vstavi pravi zaščitni disk za izbrani nabor podatkov. »shrinkbyLight« dobesedno da zeleno luč za nadaljevanje postopka krčenja in pri tem zagotavlja največjo varnost. Odvod dimnih plinov zagotavlja zaščito operaterja.

Indukcijska tuljava naprave »powerShrink 400« je na voljo
tudi z zaščitnim sistemom »varOct«.

Standardni hladilni pokrovi

Inovativni standardni hladilni pokrovi

Inovativni standardni hladilni pokrovi – za hitro hlajenje vaših skrčljivih vpenjal. Natančni podatki o premerih orodij omogočajo izbiro ustrezne hladilne kapice. Pametni hladilni sistem, imenovan »Cool-Manager«, usklajuje čase hlajenja glede na premer vtika in po določenem času izklopi hladilni modul. To dodatno prihrani energijo v procesu krčenja.

Po izbiri je »powerShrink 400« na voljo tudi s hladilnimi pokrovi, vključno z vodilom za uporabnika »»coolbyLight«« in nadzorom časa hlajenja, ali z zračnim hlajenjem »»zStream««.

TFT-zaslon na dotik

TFT-zaslon na dotik s programsko opremo ZOLLER »pilot«

13,3-palčni barvni TFT-zaslon
za industrijsko uporabo z dotiknim upravljanjem in programsko opremo ZOLLER »pilot« – prepriča z izjemno ostro sliko in enostavnim upravljanjem prek dotika. Jasno strukturiran grafični vmesnik programske opreme vas s pomočjo velikih funkcionalnih površin in barv intuitivno vodi skozi proces krčenja.

os tuljave

Odzivna os bobina

Odzivna os bobine – za hitro in udobno premikanje bobine. Elektromagnetno sprostitev osne zapore, visoko natančno linearno vodilo THK in protiutež omogočajo operaterju ergonomsko delo in dolgo življenjsko dobo. Največja dolžina orodja je 600 mm.

Ročni skener

Praktični ročni skener

Praktični ročni skener – za hiter in varen zagon vašega postopka krčenja. Preprosto skenirajte DataMatrix-kodo na ZOLLER »idChipu« in vsi potrebni parametri krčenja so takoj na voljo v programski opremi »pilot«.

delovna površina

Trdna in gladka delovna površina

Trdna in gladka delovna površina – iz nerjavečega jekla ponuja dovolj prostora za segrevanje in hlajenje vaših skrčljivih vpenjal. Material je optimalno prilagojen sprejemnim lončkom, tako da je premikanje orodja enostavno, tiho in hitro.

Plošče za shranjevanje

Ergonomične police

Ergonomične odlagalne plošče na levi in desni strani – ponujajo prostor za namestitev čistilnih krtač, varnostnih rokavic ter hladilnih adapterjev in pritrdilnih obročev v neposredni bližini delovnega procesa, s čimer dopolnjujejo ergonomsko upravljanje naprave.

Pod mizo

Trdna podnož

Stabilna podnož – zahvaljujoč posebej robustni konstrukciji predstavlja odlično osnovo za izdelek z dolgo življenjsko dobo. Za vzdrževanje in pregled je mogoče odpreti sprednja vrata in izvleči vodni hladilnik, ki je nameščen na predalu.

Podstavek je na voljo
tudi z kolesi in ergonomskim ročajem za prilagodljivo namestitev naprave »powerShrink 400« v vaši proizvodnji ali pa kot delovna miza brez podstavka.

Prostor za shranjevanje

Velik prostor za shranjevanje

Velik prostor za shranjevanje – ponuja dovolj prostora za hladilne komponente in odvod dimnih plinov.

Varno in prosto vodenje hladilnih pokrovov

Varno in prosto vodilo za hladilne kapice – s pomočjo preprostega pritrdilnega mehanizma pri nameščanju hladilnih kapic zagotavlja največje udobje in varnost.

Indukcijska tuljava z zaščitnimi ploščami

Pametna indukcijska tuljava s ščitnimi ploščami – z ergonomskim ročajem na levi strani, vključno z membranskimi funkcijskimi tipkami za premikanje tuljave in aktiviranje postopka segrevanja.

Indukcijska tuljava naprave »powerShrink 400« je na voljo
tudi z zaščitnim sistemom »varOct«.
