Apostamos por el progreso inteligente
La máquina de medición universal de alta gama »threadCheck« »cc« de ZOLLER establece nuevos estándares para la medición completa y completamente automática de todo tipo de herramientas de corte y es especialista en herramientas de roscado y de tallado de engranajes.
La tecnología multisensor inteligente y el revestimiento funcional completo, en combinación con el sistema universal de sujeción de herramientas, incluido el Contrapunto, hacen que la ZOLLER »threadCheck cc« sea única en el mundo.
Perfección en los detalles
armario de controlarmario de control
Armario de control
Armario de distribución con ventilación activa. Los componentes electrónicos están instalados de forma cuidadosa y con seguridad para garantizar un funcionamiento normal sin fallos. Además, se garantiza la máxima facilidad de mantenimiento y servicio.
cámara de luz incidentecámara de luz incidente
Cámara de luz incidente con iluminación de segmentos Multi-LED y Dispositivo de giro CNC
Cámara de luz incidente con Iluminación de segmentos Multi-LED y Dispositivo de giro CNC: para la inspección y medición automática de geometrías de herramientas en el perímetro, en el área de virutas y en el frente. Basta con introducir los parámetros nominales en el Diálogo del programa de medición y cada variable se mide y registra automáticamente: ángulo de desprendimiento|ángulo de arranque, ángulo de incidencia perímetro, contorno de ranura, anchura de bisel frente y muchas otras geometrías. Los LED de alto rendimiento, segmentados en ocho áreas, son controlados de forma automática por el sistema de medición y garantizan una iluminación de forma óptima de la superficie gracias al control automático de la intensidad, lo que proporciona una alta precisión y precisión de repetición.
»orthoScan«»orthoScan«
Soporte óptico multisensor basculante|orientable »orthoScan«
Soporte óptico multisensor basculante|orientable »orthoScan«: siempre encuentra el ángulo visual perfecto para la herramienta. De este modo, es posible medir sin distorsiones la geometría de corte de herramientas de corte roscadas o de generación, como brocas o fresas de hélice, con luz transmitida.
puerta corredizapuerta corrediza
Puerta corrediza ergonómica y que ahorra espacio
Puerta corredera ergonómica y que ahorra espacio: mantiene alejadas de forma fiable las influencias externas, como la suciedad o la luz exterior, durante la medición. La amplia abertura, también en el área superior, permite la carga y descarga de herramientas pesadas mediante aparatos de elevación o grúas.
diseño de alta gamadiseño de alta gama
Diseño de alta gama
Diseño de alta gama: con una base de piedra dura que sirve de plataforma de alta precisión para la torre de medición, el husillo y el Contrapunto.
paquete de seguridadpaquete de seguridad
Paquete de seguridad
Paquete de seguridad: los elementos de control importantes están situados en la parte delantera de la máquina de medición. De este modo, siempre tendrá acceso ilimitado al interruptor de parada de emergencia, al botón de reinicio, al teclado de lámina y al botón para iniciar los procesos de medición.
Desacoplamiento de oscilacionesDesacoplamiento de oscilaciones
Desacoplamiento de vibraciones
Desacoplamiento de vibraciones: la amortiguación de vibraciones activa integrada con regulación automática del nivel absorbe las influencias de oscilaciones externas en el lugar de montaje.
cámara de luz transmitidacámara de luz transmitida
Cámara de luz transmitida con Iluminación Multi-LED
Cámara de luz transmitida con Iluminación Multi-LED: permite medir con precisión exacta los contornos de los filos y la Geometría escalonada en Silueta con hasta 5 Mpx gracias a su óptica de baja distorsión y Luz transmitida telecéntrica. La cámara tiene una alta frecuencia de actualización de imagen para un enfoque rápido y el registro de contornos desde la Rotación de la herramienta. La luz anular LED de luz LED proporciona una iluminación intensa y contrastada para la inspección de los filos con luz incidente.
Contrapunto neumáticoContrapunto neumático
Contrapunto neumático
Contrapunto neumático: con punta móvil de alta precisión, permite sujetar herramientas largas y delgadas como contrapunto, así como amarrarlas entre puntas. El ajuste rápido y suave garantiza una entrada delicada en el centro de herramienta y la generación automática de presión asegura una sujeción segura de las herramientas sin tensiones. Adicionalmente, el accionamiento CNC integrado permite la automatización para cargar y amarrar entre puntas.
Unidad de control »cockpit«Unidad de control »cockpit«
Unidad de control »cockpit«
Unidad de control »cockpit«: ofrece al usuario ergonomía y comodidad gracias a sus posibilidades de ajuste individual. La altura y la posición del »cockpit« se pueden ajustar y, además, el monitor en color TFT de 24″ se puede inclinar.
Software »pilot 4.0«Software »pilot 4.0«
Software »pilot 4.0«
Software »pilot 4.0«: es intuitivo, claro y permite al usuario realizar mediciones seguras para el proceso. Ofrece una interfaz de usuario uniforme en todos los sistemas ZOLLER, incluyendo ZOLLER TMS Tool Management Solutions. La estructura individual del software permite adaptar de forma rápida las características específicas para cada cliente.
Opciones de almacenamientoOpciones de almacenamiento
Opciones de almacenamiento
Las opciones de almacenamiento para soportes antepuestos y casquillos intermedios se encuentran en los compartimentos integrados: para casquillos intermedios en el espacio interior y para soportes antepuestos en los laterales. De este modo, siempre tendrá sus accesorios a mano.
Armario de control
Armario de distribución con ventilación activa. Los componentes electrónicos están instalados de forma cuidadosa y con seguridad para garantizar un funcionamiento normal sin fallos. Además, se garantiza la máxima facilidad de mantenimiento y servicio.
Cámara de luz incidente con iluminación de segmentos Multi-LED y Dispositivo de giro CNC
Cámara de luz incidente con Iluminación de segmentos Multi-LED y Dispositivo de giro CNC: para la inspección y medición automática de geometrías de herramientas en el perímetro, en el área de virutas y en el frente. Basta con introducir los parámetros nominales en el Diálogo del programa de medición y cada variable se mide y registra automáticamente: ángulo de desprendimiento|ángulo de arranque, ángulo de incidencia perímetro, contorno de ranura, anchura de bisel frente y muchas otras geometrías. Los LED de alto rendimiento, segmentados en ocho áreas, son controlados de forma automática por el sistema de medición y garantizan una iluminación de forma óptima de la superficie gracias al control automático de la intensidad, lo que proporciona una alta precisión y precisión de repetición.
Soporte óptico multisensor basculante|orientable »orthoScan«
Soporte óptico multisensor basculante|orientable »orthoScan«: siempre encuentra el ángulo visual perfecto para la herramienta. De este modo, es posible medir sin distorsiones la geometría de corte de herramientas de corte roscadas o de generación, como brocas o fresas de hélice, con luz transmitida.
Puerta corrediza ergonómica y que ahorra espacio
Puerta corredera ergonómica y que ahorra espacio: mantiene alejadas de forma fiable las influencias externas, como la suciedad o la luz exterior, durante la medición. La amplia abertura, también en el área superior, permite la carga y descarga de herramientas pesadas mediante aparatos de elevación o grúas.
Diseño de alta gama
Diseño de alta gama: con una base de piedra dura que sirve de plataforma de alta precisión para la torre de medición, el husillo y el Contrapunto.
Paquete de seguridad
Paquete de seguridad: los elementos de control importantes están situados en la parte delantera de la máquina de medición. De este modo, siempre tendrá acceso ilimitado al interruptor de parada de emergencia, al botón de reinicio, al teclado de lámina y al botón para iniciar los procesos de medición.
Desacoplamiento de vibraciones
Desacoplamiento de vibraciones: la amortiguación de vibraciones activa integrada con regulación automática del nivel absorbe las influencias de oscilaciones externas en el lugar de montaje.
Cámara de luz transmitida con Iluminación Multi-LED
Cámara de luz transmitida con Iluminación Multi-LED: permite medir con precisión exacta los contornos de los filos y la Geometría escalonada en Silueta con hasta 5 Mpx gracias a su óptica de baja distorsión y Luz transmitida telecéntrica. La cámara tiene una alta frecuencia de actualización de imagen para un enfoque rápido y el registro de contornos desde la Rotación de la herramienta. La luz anular LED de luz LED proporciona una iluminación intensa y contrastada para la inspección de los filos con luz incidente.
Contrapunto neumático
Contrapunto neumático: con punta móvil de alta precisión, permite sujetar herramientas largas y delgadas como contrapunto, así como amarrarlas entre puntas. El ajuste rápido y suave garantiza una entrada delicada en el centro de herramienta y la generación automática de presión asegura una sujeción segura de las herramientas sin tensiones. Adicionalmente, el accionamiento CNC integrado permite la automatización para cargar y amarrar entre puntas.
Unidad de control »cockpit«
Unidad de control »cockpit«: ofrece al usuario ergonomía y comodidad gracias a sus posibilidades de ajuste individual. La altura y la posición del »cockpit« se pueden ajustar y, además, el monitor en color TFT de 24″ se puede inclinar.
Software »pilot 4.0«
Software »pilot 4.0«: es intuitivo, claro y permite al usuario realizar mediciones seguras para el proceso. Ofrece una interfaz de usuario uniforme en todos los sistemas ZOLLER, incluyendo ZOLLER TMS Tool Management Solutions. La estructura individual del software permite adaptar de forma rápida las características específicas para cada cliente.
Opciones de almacenamiento
Las opciones de almacenamiento para soportes antepuestos y casquillos intermedios se encuentran en los compartimentos integrados: para casquillos intermedios en el espacio interior y para soportes antepuestos en los laterales. De este modo, siempre tendrá sus accesorios a mano.
Sensores de alta precisión

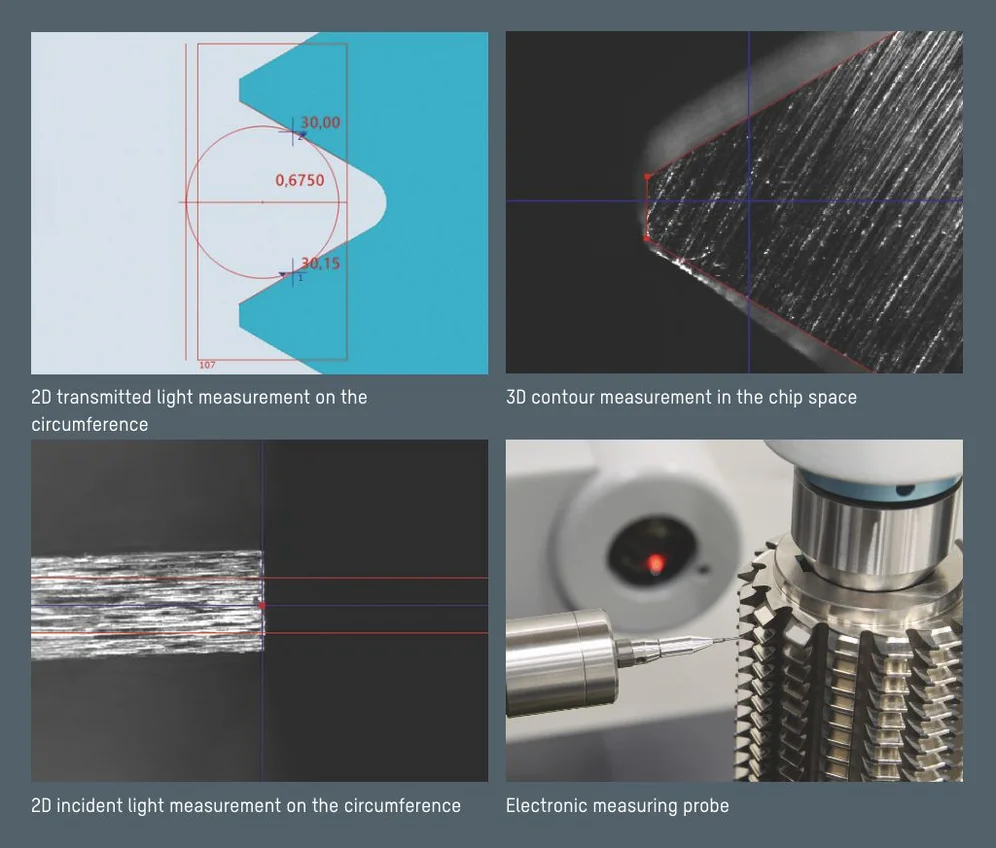

Con ZOLLER »threadCheck cc« puede medir sin contacto con luz transmitida y luz incidente: Equipado con un soporte óptico basculante|orientable controlado por control CNC y procesamiento de imágenes con luz transmitida y luz incidente, puede medir casi cualquier cosa, tanto en herramientas de corte de todo tipo como en herramientas de roscado y de tallado de engranajes, de forma precisa y completamente automática.
Tecnología multisensor ZOLLER Husillo de alta precisión »ace«
Precisión garantizada
Las exigencias en materia de gestión de la calidad aumentan constantemente. Por eso, debe poder confiar en las desviaciones de medición constantes de sus máquinas. En las máquinas de medición ZOLLER, las desviaciones de medición de longitud se determinan con Estándares de calibración de alta precisión de Borofloatglas® según la norma DIN EN ISO 10360. De acuerdo con esta norma, se realizan al menos tres procesos de medición (25 326 relaciones). Con este procedimiento se documenta de forma bidimensional la precisión de las máquinas de medición ZOLLER, que puede verificarse en cualquier momento.
La verificación de datos para herramientas
La calidad es medible. Por eso es demostrable. Para los fabricantes de herramientas y las empresas de rectificado existe una forma muy sencilla de proporcionar pruebas fehacientes de la calidad de las herramientas: la técnica de medición|metrología de ZOLLER.
Realice muestreos exactos directamente junto a la lijadora. Compruebe los parámetros de calidad del borde de corte y la rugosidad con una precisión de hasta 0,1 µm. Analice automatizada la geometría de las herramientas en más de 100 parámetros y cree gemelos digitales.
La solución de comprobación y medición de ZOLLER demuestra lo que muchos afirman: calidad.
Somos sinónimo de precisión en la práctica.
Gracias a la combinación inteligente de tecnología de procesamiento de imágenes, ejes CNC y palpadores de medición|pulsadores de medición, todos los parámetros importantes se pueden medir de forma completamente automática. La medición y el control sin distorsiones de herramientas de corte, así como de herramientas de precisión de todo tipo, convierten al ZOLLER »threadCheck cc« en un genio universal.
